工業視頻內窺鏡是一種輔助查看視線所不及區域表面狀況的間接目視檢測工具，因?yàn)榫哂袑?shí)時看到被檢測對象內部圖像的優勢，而成為眾多企業所青睞的檢測工具，在檢查零部件質量和監控設備內部缺陷方面廣為應用。那么，工業視頻內窺鏡是如何實現間接目視檢測的呢？本文為您介紹其中的奧秘。

眾所周知，對工件或設備內部的隱蔽區域，傳統檢查方法往往是：憑手感、聽異響、狀態監測等，難免存在質量瑕疵或安全隱患發現不及時、具體故障部位難以定位等問題。那么能否在檢測工具的輔助下快捷而準確地"看到"設備內部狀態，成為各個企業亟待解決的問題。

工業視頻內窺鏡憑借巧妙的成像原理，用間接目視檢測的方式化解了上述難題。

工業視頻內窺鏡的工作原理：這種工具通常由探頭和手持機組成，探頭前端有鏡頭和圖像傳感器。在探頭進入內窺空間后，被檢測表面的反射光經由鏡頭投射到圖像傳感器上，后者將光線轉換成電信號，經線纜傳輸至手持機的處理系統，經處理后得到圖像信號并在顯示屏上輸出，檢測人員可以根據圖像了解被檢測區域的表面是否有缺陷等狀況，從而實現了間接目視檢測。

由此可見，視頻內窺鏡探頭內嵌的圖像傳感器可以代替人眼，探頭線相當于延長人眼視距，探頭導向能力以及探頭線的柔軟可彎曲特性，相當于調節視線方向，不僅可以繞開復雜結構的阻擋還可以探查四周，讓檢測人員對曾經是“黑盒子”的設備內部，輕松一覽無遺。

當然，借助工業內窺鏡的間接目視檢測應該能達到與直接目視檢測相當?shù)谋孀R(shí)水平，才能夠成為一種有實際價值的檢測工具，而圖像傳感器是達成這一目標的核心，其能否在低照度環境下準確地將光信號轉變成電信號，并且確保高信噪比等關乎圖像質量的指標，對于后期的成像效果格外重要，也直接決定著缺陷檢測能力。

而在這方面，CCD圖像傳感器比CMOS更具優勢。

CCD具有不同于CMOS的工作方式：被攝物體的圖像光學信號經過鏡頭聚焦至CCD芯片上后，CCD根據光的強弱積累相應比例的電荷，各個像素積累的電荷逐點外移，經濾波、放大處理后，形成視頻信號輸出。這種電荷轉移、統一處理的工作方式為制造工藝添加了難度，但同時也為成像質量帶來了顯著優勢：CCD能提供更清晰、細膩的圖像，特別是在內窺檢測這種相對封閉的低光照條件下，CCD對光線的靈敏度更高，有能力保證一貫清晰的畫質。

而且CCD還一直在優化，SONY公司的專利產品 SUPER HAD CCD，改進了鏡片形狀，增設了聚光透鏡，還利用垂直型隧道提高了開口率，進一步提升芯片的感光度，使得在低光環境中的成像性能更加清晰而可靠，從而在提升CCD像素密度的同時仍然可以獲得清晰的成像效果，使得間接目視檢測幾乎能獲得與直接目視檢測相同的檢測效果！

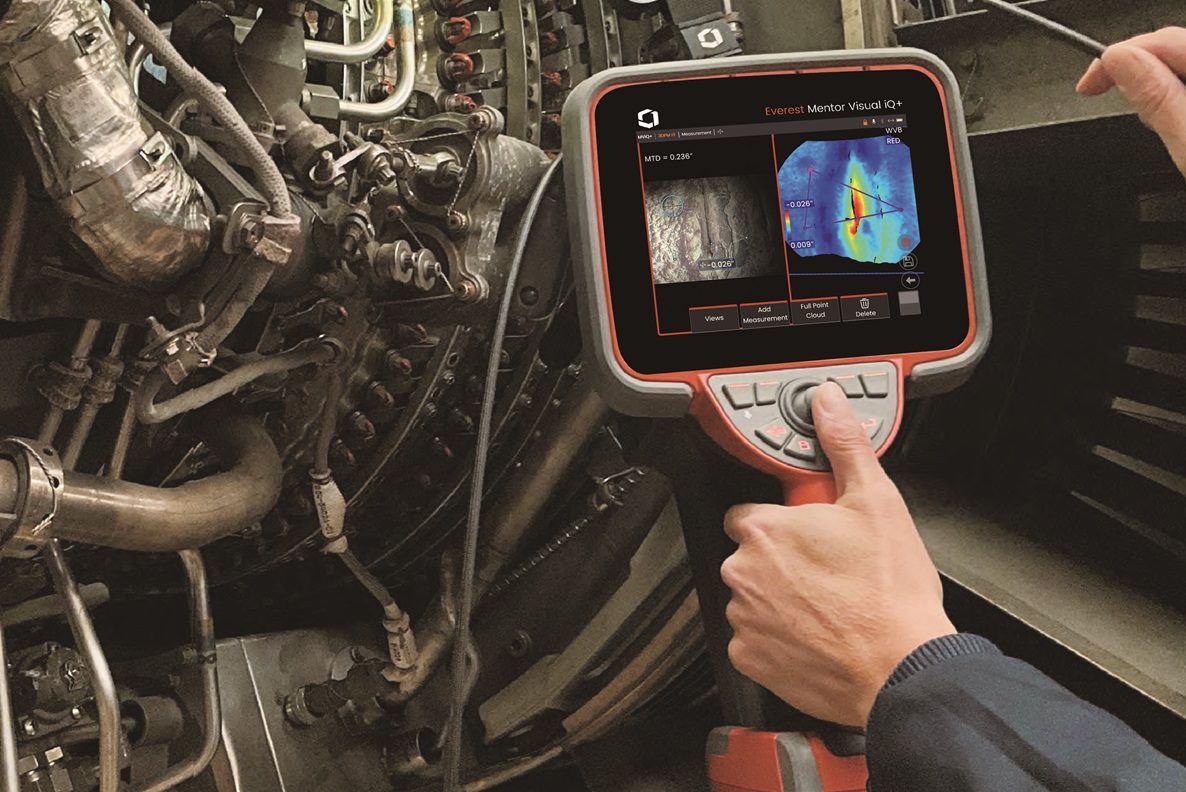

韋林工業內窺鏡的多個系列產品：Everest MViQ、Everset Mentor Flex、Everest XL Detect 等視頻內窺鏡（如上圖），都采用的是 SUPER HAD CCD，特別是 Everest MViQ 相關系列產品的CCD像素?cái)?shù)目可以高達120萬以上，從而為實現高清晰、高精度檢測提供了保障，使得韋林產品廣泛應用在航空、石化、能源、汽車等眾多領域，用更清晰的圖像助力用戶應對來自設備運維的挑戰，洞察細微缺陷，自信把控全局！

以上介紹了工業視頻內窺鏡實現間接目視檢測的原理。工業視頻內窺鏡的出現，開創了一種新穎的無損檢測方式，特別是采用CCD圖像傳感器的數字化內窺檢測方式讓看似矛盾的“精準”、“快速”、“易用”等檢測特點得到了和諧統一，推動工業檢測向著更高水準邁進！
